a) Señal senoidal de periiodo 1ms y amplitud 1V
b) Señal senoiodal de frecuencia 500hz y amplitud 1V
C= α.P
3. 108= α. 96,9. 102
α=
3
. 108 = 3,1 metros
96,8 . 106
3- Diferenciar entre RF- OUT y Vidieo OUT, presentes en la instrumentación usada en el aula. Explicar la representación de las diferentes señales
-¿Qué se ve en el osciloscopio? ¿ Que se ve en el analizador de espectros?
RF out es la señal de radifrecuencia
Las señales de imagen se modulan en RF para su transmisión
En terrestre analógico AM
En satélite analógico FM
En terrestre digital COFDM
En satélite digital QPSK
Video out es una señal de video sin modular
Puede ser la señal de video compuesto Y/C juntas
s video Y/C por separado
La señal del RGB
Mpeg 0100100 nuevo formato de video
- Se ve la señal senoidal se veria tambien la señal de video
Analizador de espectro
Tengo un ancho de banda variable y tienes la amplitud que viene en dbs
se ve la modulación de la señal de video
4. ¿Qué es un decibelio?¿Por qué y para qué se utiliza?

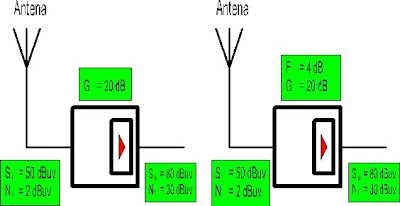

A la entrada de antena, la señal es de 80dbuV y relación C/N de 30dbuV, tener en cuenta la atenuación del cable será de 2 db y que la figura de ruido delamplificador son 4 dbs, dibujar el esquema de la instalación y calcular la señal y la relacion C/N a la salida
Es la unidad relativa empleada en sonido y telecomunicaciones para expresar la relación entre dos magnitudes, o entre la magnitud que se estudia y una magnitud de referencia
se utiliza para comparar la salida con la entrada
dB = 10. log Pout/Pin
Problema
Directividad: la directividad es la capacidad que tiene una antena de concentrar la potencia absorbida o radiada en la direción máxima ganancia
Ancho de haz: El ancho de haz o angulo de apertura es el ángulo que forma los puntos donde la ganancia disminuye 3 db respecto al punto máximo
Relación delante/atrás: Es la relación entre la ganancia en la direción de máxima radiación y el valor en la dirección opuesta
Impedancia característica: es la impedancia (resistencia) que presenta la antena en la frecuencia que ha sido sintonizada. A esta impedancia podemos llamarla tambien resistencia de radiación
Ancho de banda: Es el margen de frecuencias en el cual la antena mantiene sus características
6. Explicar las diferentes partes de una instalación, los componentes que la forman, y la normativa que tiene que cumplir
En la cabecera se colocan dos antenas satelite con la misma ganancia y la misma frecuencia intermedia van acompañadas de la fuenta de alimentación y los amplificadores de señal lleva la señal de televisión con carga de 75 ohmios asta un pau punto de acceso al usuario
En la parte de abajo estan los derivadores hay 6 son dispositivos que producen una o varias ramificaciones a partir de una linea de distribución en este caso hay dos lineas de distribucion con tres ramificaciones cada una, al final de las ramificaciones se encuentra las tomas de ususario son dispositivos situados en la vivienda de los usuarios que permite la conexión del receptor de TV a la red de distribución después de las tomas de usuario las tomas finales son los elementos encargados de entregar la señal al usuario para aplicarla al receptor de TV
Las señales de imagen se modulan en RF para su transmisión
En terrestre analógico AM
En satélite analógico FM
En terrestre digital COFDM
En satélite digital QPSK
Video out es una señal de video sin modular
Puede ser la señal de video compuesto Y/C juntas
s video Y/C por separado
La señal del RGB
- Se ve la señal senoidal se veria tambien la señal de video
Analizador de espectro
Tengo un ancho de banda variable y tienes la amplitud que viene en dbs
se ve la modulación de la señal de video
4. ¿Qué es un decibelio?¿Por qué y para qué se utiliza?
A la entrada de antena, la señal es de 80dbuV y relación C/N de 30dbuV, tener en cuenta la atenuación del cable será de 2 db y que la figura de ruido delamplificador son 4 dbs, dibujar el esquema de la instalación y calcular la señal y la relacion C/N a la salida
Es la unidad relativa empleada en sonido y telecomunicaciones para expresar la relación entre dos magnitudes, o entre la magnitud que se estudia y una magnitud de referencia
se utiliza para comparar la salida con la entrada
dB = 10. log Pout/Pin
Problema
c/n = S0 – N0 = 80 – 30 = 50dB
c/n = Si – Ni – F = 50 – 2 – 4 = 44 dB
5. Decir que es ganancia, directividad, ancho de haz, relación delante/atrás, impedancia característica, ancho de banda
Directividad: la directividad es la capacidad que tiene una antena de concentrar la potencia absorbida o radiada en la direción máxima ganancia
Ancho de haz: El ancho de haz o angulo de apertura es el ángulo que forma los puntos donde la ganancia disminuye 3 db respecto al punto máximo
Relación delante/atrás: Es la relación entre la ganancia en la direción de máxima radiación y el valor en la dirección opuesta
Impedancia característica: es la impedancia (resistencia) que presenta la antena en la frecuencia que ha sido sintonizada. A esta impedancia podemos llamarla tambien resistencia de radiación
Ancho de banda: Es el margen de frecuencias en el cual la antena mantiene sus características
En la cabecera se colocan dos antenas satelite con la misma ganancia y la misma frecuencia intermedia van acompañadas de la fuenta de alimentación y los amplificadores de señal lleva la señal de televisión con carga de 75 ohmios asta un pau punto de acceso al usuario
En la parte de abajo estan los derivadores hay 6 son dispositivos que producen una o varias ramificaciones a partir de una linea de distribución en este caso hay dos lineas de distribucion con tres ramificaciones cada una, al final de las ramificaciones se encuentra las tomas de ususario son dispositivos situados en la vivienda de los usuarios que permite la conexión del receptor de TV a la red de distribución después de las tomas de usuario las tomas finales son los elementos encargados de entregar la señal al usuario para aplicarla al receptor de TV
