OPERAR CON DECIBELIOS GANANCIA

Operar con decibelios

Decibelio : Magnitud relativa que compara dos magnitudes, ganancia y atenuacion.

La ganancia es una magnitud adimensional que se mide en unidades como belio (símbolo: B) o múltiplos de éste como el decibelio (símbolo: dB).

- Ganancia de potencia, definida como y expresada en decibelios es :

- Ganacia en tensión, de forma similar a la anterior: y expresada en decibelios es :

En este caso en ganancia de tension el log P = log v2/R , asi que deberemos sacar ese 2 y multiplicarlo pro log = v/R asi que qwedara log P = 2 log V/R


-Dominio de frecuencia, El dominio de la frecuencia es un término usado para describir el análisis de funciones matemáticas o señales respecto a su frecuencia.

osciloscopio vs medidor de campo

OSCILOSCOPIO

Osciloscopio es un aparato de medida que me permite ver una señal eléctrica en el dominio del tiempo.
Observamos que en el eje de las Y la medida esta en voltios (v) y en el eje de las X esta en (Hz)




   MEDIDOR DE CAMPO

Osciloscopio es un aparato de medida que me permite ver una señal eléctrica en el dominio de la frecuencia.
Observamos que en el eje de las Y la medida esta en voltios (v) y en el eje de las X esta en (Hz)

La misma señal la vemos diferente en el dominio del tiempo o en la frecuencia. Una onda electromagnética se puede ver como una onda senoidal o como un pulso de frecuencia determinada, la relación era  f=1/T

En el medidor de campo vemos que utuliza en el eje de las Y la unidad db uV
Atandiendo a la definición de db (es la unidad relativa empleada en sonido y telecomunicaciones para expresar la relación entre dos magnitudes o entre la magnitud que se estudia y una magnitud de referencia) en nuestro caso queremos resaltar

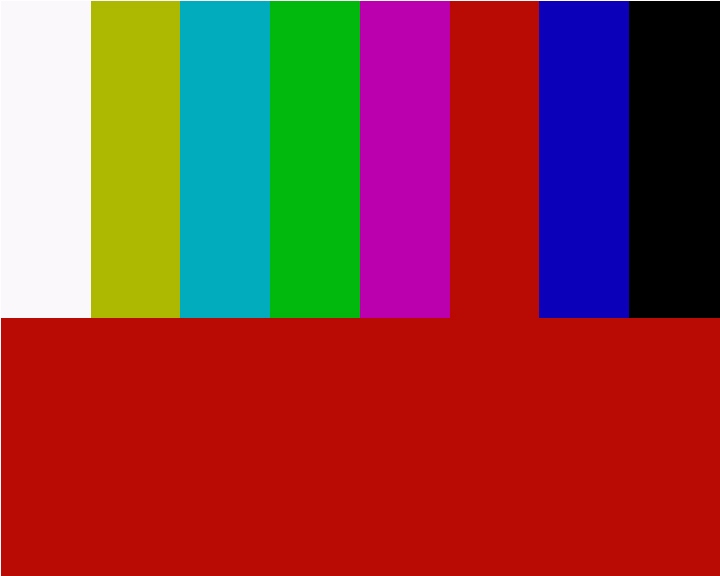

PAL (Phase Alternating Line)

Sistema de imagen analógico

Características
625 lineas
25 fotogramas por segundo
Ancho de banda de video 5Mhz
Ancho  banda canal 8MHZ
Exploración entrelazada 2:1

Es un formato de compresion de imagen para dispositivo digital, es el que se usan las camaras de video digital

Avi(audio video interleave)
En este sistema de imagen las lineas pares e impares se secuencian entrelazadas por lo tanto en realidad el sistema funciona a 50 fotogramas por segundo

Las imagenes de formato AVI DV
Velocidad de bits 25mbps
Tamaño pantalla 720*576pixeles
Fotogramas por segendo
Formato video PAL

Audio Video Interleave (also Audio Video Interleaved), known by its acronym AVI, is a multimedia sontainer format introduced by Microsoft in November 1992 as part of its Video for Windows technology. AVI files can contain both audio and video data in a file container that allows synchronous audio-with-video playback
